Descripción

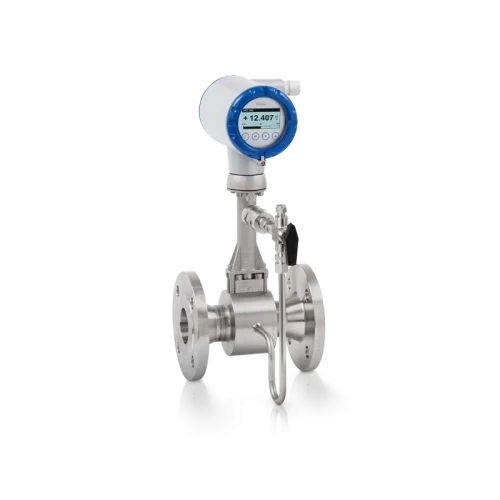

El OPTISWIRL 4200 es un caudalímetro Vortex con sensor de temperatura integrado. Es muy apto para la medida de caudal de líquidos, gas seco o húmedo y vapor saturado o sobrecalentado en procesos de suministro (servicio auxiliar) y redes de distribución. Este equipo es la solución ideal para sistemas avanzados de gestión de la energía (según ISO 50001) porque puede suministrarse con la medida integrada del calor bruto y neto para vapor y condensado. Para la medida de gas y vapor en condiciones de proceso cambiantes, el caudalímetro Vortex puede equiparse con un sensor de presión integrado.
A diferencia de los caudalímetros Vortex tradicionales, el OPTISWIRL 4200 puede combinar la medida de caudal, temperatura y presión con el cálculo de caudal en un solo equipo. Esto permite un ahorro del 45% en los costes de instalación y mejora la precisión global del sistema. El caudalímetro está disponible con conexión bridada o en la versión «sandwich» sin bridas. También pueden suministrarse con reducción integrada del diámetro nominal y en la versión de campo (con longitud del cable hasta 50 m / 164 ft). El OPTISWIRL 4200 está diseñado para el uso en sistemas instrumentados de seguridad (SIS) y cuenta con aprobaciones para el uso en áreas peligrosas.
Características y Opciones
Las características y opciones del producto dependen de la configuración del dispositivo: Póngase en contacto con nosotros para asegurarse de que sus funciones preferidas pueden combinarse en un solo dispositivo.
- Versión bridada o «sandwich» que ocupa menos espacio (hasta DN100 / 4)
- Equipo compacto todo en uno para condiciones de proceso cambiantes
- Cálculo integrado del calor bruto y neto para vapor y agua caliente
- Válvula de cierre opcional para retirar el sensor de presión (por ej. para la calibración o sustitución) sin interrumpir el proceso
- Tecnología avanzada para el filtrado de señales (AVFD, detección avanzada de la frecuencia de los vórtices)
- Reducción integrada opcional del diámetro nominal, con amplio rango de medida
- Costes de instalación reducidos en un 45% respecto al caudalímetro Vortex con sensores de presión y temperatura externos y totalizador
- Disponible también como caudalímetro Vortex doble con dos sensores independientes en un solo equipo para aplicaciones multiproducto

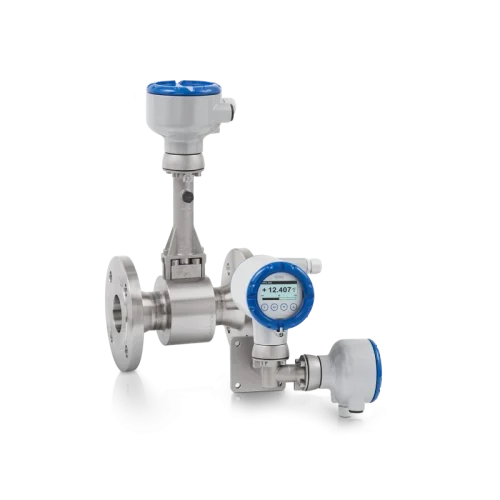

- Disponible también en la versión remota con alojamiento de campo para la instalación de un convertidor a 50 m / 164 ft de distancia del sensor
- Homologado SIL2/3
- Verificación in situ del caudalímetro mediante la herramienta de servicio OPTICHECK
Aplicaciones típicas
General
- Aplicaciones de servicio: distribución de energía en circuitos auxiliares y de suministro
- Medida de líquidos conductivos y no-conductivos, gases y vapor saturado y sobrecalentado
- Medida del calor neto/bruto de vapor y agua caliente
- Monitorización de la salida de compresores y evaluación del aire libre suministrado (FAD)
- Medida del consumo de gases industriales (gas natural, nitrógeno etc.)
- Medida del consumo en sistemas de aire comprimido
Industria química y otras industrias de proceso
- Hidrocarburos, aceites térmicos etc.
- Disolventes
- Agua desalinizada
- Gases, gases de soldadura, vapor
- Productos petroquímicos (benceno, etileno etc.)
Industria siderúrgica y metalúrgica
- Circuitos de refrigeración
- Aire comprimido
- Gases inertes
- Oxígeno
- Gas natural
- Vapor
Industria alimentaria y de bebidas
- Agua purificada y desalinizada
- CO2
- Consumo de quemadores
- Vapor
Maquinaria y equipos (industria OEM)
- Aire portador etc. (por ej. para unidades de esterilización, máquinas de embalaje etc.)
- Consumo de quemadores
Industria de las aguas residuales, industria de la energía renovable
- Biogás seco y húmedo en la entrada de plantas de cogeneración (CHP, calor y electricidad combinados)
Industria de pulpa y papel
- Aire comprimido, vapor etc.
Industria del petróleo y gas
- Productos petroquímicos (benceno, etileno, vapor etc.)
- Gas natural
