Descripción

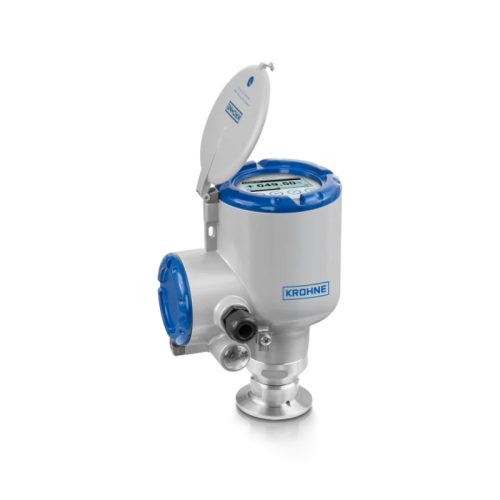

El OPTIWAVE 3500 es un transmisor de nivel radar (FMCW) 80 GHz a 2 hilos para líquidos en aplicaciones de proceso higiénicas. Está diseñado para la medida de nivel continua sin contacto en la industria alimentaria y de bebidas y en la industria farmacéutica El equipo tiene una antena de lente PEEK de montaje enrasado con un ángulo de emisión y una zona muerta pequeña para una medida precisa incluso en tanques pequeños y estrechos con agitadores. Es apto también para el uso en tanques de mayor tamaño, para distancias de medida máx. 50 m / 164 ft.
El OPTIWAVE 3500 es ideal para aplicaciones con productos acabados o materias primas, como leche cruda, vino, zumos o disolventes. Ya que el radar resiste a temperaturas de operación máx. +150°C / +302°F y presiones máx. 25 barg / 362 psig, el equipo puede utilizarse en los procesos de limpieza CIP/SIP. El OPTIWAVE 3500 dispone de una amplia selección de conexiones a proceso. Cuenta con un diagnóstico exhaustivo (según NE 107) del equipo y comunicación HART®7.
Características & Opciones
Las características y opciones del producto dependen de la configuración del dispositivo: Póngase en contacto con nosotros para asegurarse de que sus funciones preferidas pueden combinarse en un solo dispositivo.
- A 2 hilos, con lazo de alimentación, con HART®7
- Antena de lente PEEK de montaje enrasado (ninguna intrusión en el tanque)
- Zona muerta y ángulo de emisión pequeños (8° con antena DN40 / 1½″)
- TBM (Tank Bottom Management) garantiza una medición fiable incluso en depósitos vacíos:
- algoritmos específicos para filtrar y compensar las reflexiones irregulares de las ondas de radar que se producen en el fondo del tanque cuando está vacío
- permite una puesta en marcha rápida y sencilla de los depósitos, independientemente de su tamaño, material o geometría
- Precisión de ±2 mm
- La función de espectro de tanque vacío elimina las falsas reflexiones causadas por los equipos instalados en el interior del tanque
- Apto para SIP (Sterilisation In Place) y CIP (Cleaning In Place)
- Amplia selección de conexiones a proceso higiénicas
- Amplia pantalla LCD con luz de fondo, con teclado de 4 teclas que se puede utilizar con un pin magnético sin necesidad de abrir la cubierta del alojamiento
- PACTware™, DD y DTM HART® gratuitos con funcionalidad completa
- Diagnóstico exhaustivo del equipo según NAMUR NE 107
- Conforme a FDA, EC1935/2004, EC2023/2006, UE 10/2011 y EHEDG
- Homologado SIL 2/3 para aplicaciones de seguridad
- 3 años de garantía
Aplicaciones típicas
General
- Aplicaciones de nivel higiénicas con productos acabados y materias primas
- Para el uso en tanques de almacenamiento altos y estrechos o bien pequeños y en tanques equipados con agitadores
- Procesos con cambios rápidos de nivel (≤60 m/min)
Industria alimentaria y de bebidas
- Extractos de frutas
- Bebidas (bebidas sin alcohol, cerveza, vino, zumos de frutas, bebidas espirituosas etc.)
- Levadura
- Leche cruda, queso y otros productos lácteos
- Chocolate
- Melazas
- Sopas
- Aceite vegetal
- Productos para la CIP (incluyendo ácidos ligeramente corrosivos y soluciones cáusticas)
Industria farmacéutica
- Agua purificada y esterilizada
- Productos intermedios para vacunas
- Disolventes, alcoholes, bases
- Ácidos ligeramente corrosivos
