Descripción

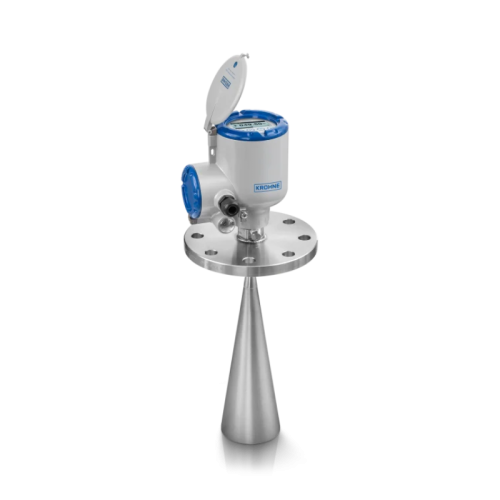

El OPTIWAVE 5400 es un transmisor de nivel radar (FMCW) 24 GHz a 2 hilos para líquidos en aplicaciones de proceso básicas Está diseñado especialmente para la medida de nivel continua sin contacto en la industria química, petroquímica y del petróleo y gas. Puede equiparse con una antena elipsoidal de PP para atmósferas con condensación y productos corrosivos, sin embargo es compatible también con antenas cónicas metálicas. Gracias a un elevado rango dinámico, el radar 24 GHz puede medir distancias máx. 100 m / 328 ft.
El OPTIWAVE 5400 proporciona lecturas precisas incluso en procesos con cambios rápidos de nivel, en tanques cerrados o al aire libre (por ej. diques, ríos etc.). Este transmisor de nivel puede utilizarse para actualizar los radares en aplicaciones básicas que requieren una precisión más elevada. Están disponibles conexiones bridadas o roscadas y extensiones de antena opcionales para toberas de cualquier longitud. Cuenta con las aprobaciones para áreas peligrosas, un diagnóstico exhaustivo del equipo (según NE 107) y comunicación HART®7.
Características & Opciones
Las características y opciones del producto dependen de la configuración del dispositivo: Póngase en contacto con nosotros para asegurarse de que sus funciones preferidas pueden combinarse en un solo dispositivo.
- A 2 hilos, con lazo de alimentación, con HART®7
- Antena elipsoidal PP:
- Insensible a la condensación
- Ángulo de emisión pequeño (5° con antena elipsoidal DN150 / 6″)
- Forma elipsoidal y superficie lisa para minimizar las incrustaciones
- Placa de protección de la brida de PP y extensiones de antena revestidas para productos corrosivos
- La nueva antena elipsoidal DN100 / 4″ para distancias máx. 80 m
- Antena cónica metálica 316L con sistema de purga opcional
- TBM (Tank Bottom Management) garantiza una medición fiable incluso en depósitos vacíos:
- algoritmos específicos para filtrar y compensar las reflexiones irregulares de las ondas de radar que se producen en el fondo del tanque cuando está vacío
- permite una puesta en marcha rápida y sencilla de los depósitos, independientemente de su tamaño, material o geometría
- Precisión de ±2 mm
- Extensiones de antena para toberas de cualquier longitud
- La función de espectro de tanque vacío elimina las falsas reflexiones causadas por los equipos instalados en el interior del tanque
- Amplia selección de conexiones bridadas o roscadas
- Amplia pantalla LCD con luz de fondo, con teclado de 4 teclas que se puede utilizar con un pin magnético sin necesidad de abrir la cubierta del alojamiento
- PACTware™, DD y DTM HART® gratuitos con funcionalidad completa
- Diagnóstico exhaustivo del equipo según NAMUR NE 107
- Homologado SIL 2/3 para aplicaciones de seguridad
- 3 años de garantía
Aplicaciones típicas
General
- Medida de nivel en tanques de almacenamiento, de proceso o de dosificación (máx. 100 m) y en aplicaciones al aire libre (diques, ríos etc.)
- Tanques de almacenamiento y proceso que requieren una elevada precisión
- Procesos con cambios rápidos de nivel (≤60 m/min)
Industria química
- Alcoholes, por ej. metanol, etanol
- Disolventes, ácidos, bases
- Fósforo
- Aditivos
- Condensados
- Lechada de cal
Industria petroquímica, industria del petróleo y gas
- Combustibles
- Aceites hidráulicos y otros hidrocarburos
Industria energética
- Agua de proceso y refrigeración
