Descripción

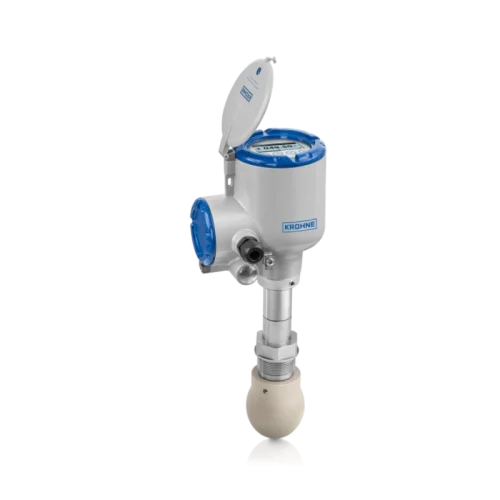

El OPTIWAVE 7400 es un Transmisor de nivel radar (FMCW) 24 GHz a 2 hilos para líquidos en entornos difíciles como tanques equipados con agitadores con líquidos corrosivos. Está diseñado especialmente para la medida de nivel continua sin contacto en condiciones extremas sobre todo en la industria química, generación de energía, metalúrgica u Oil & Gas. El equipo dispone de antenas cónicas metálicas y antenas elipsoidales de PTFE y PEEK para distancias de medida máx. 100 m / 328 ft. Las antenas elipsoidales son muy aptas para líquidos agresivos en tanques. En aplicaciones con productos tóxicos y peligrosos, este equipo radar puede equiparse con una segunda barrera de sellado METAGLAS®.
El OPTIWAVE 7400 proporciona lecturas precisas incluso en procesos caracterizados por cambios rápidos de nivel. Cuenta con aprobaciones para áreas peligrosas y puede utilizarse en condiciones de proceso máx. de +200°C y 100 barg. Está disponible una versión específica para aplicaciones no Ex con sales fundidas u otros líquidos a alta temperatura +700°C. Este transmisor de nivel radar se suministra con un sistema de acoplamiento rápido que permite retirar el alojamiento en condiciones de proceso y sustituir a los radares obsoletos en aplicaciones de gama alta, por ej. para obtener funciones ampliadas de los equipos. El equipo cuenta con un diagnóstico exhaustivo del equipo (según NE 107) y comunicación HART®7.
Características & Opciones
Las características y opciones del producto dependen de la configuración del dispositivo: Póngase en contacto con nosotros para asegurarse de que sus funciones preferidas pueden combinarse en un solo dispositivo.
- A 2 hilos, con lazo de alimentación, con HART®7
- Pieza separadora para aplicaciones no Ex con sales fundidas u otros líquidos a alta temperatura +700°C
- Antena elipsoidal PTFE o PEEK:
- Insensible a la condensación
- Ángulo de emisión pequeño (4° con antena PTFE DN150 / 6”)
- Forma elipsoidal y superficie lisa para minimizar las incrustaciones
- Placa de protección de la brida de PTFE para productos corrosivos
- Nueva antena elipsoidal DN100 / 4″ para distancias máx. 80 m / 262,5 ft
- Antena cónica metálica 316L con sistema de purga opcional
- Sistemas de calefacción / refrigeración para evitar la cristalización o la formación de depósitos en las antenas cónicas metálicas
- TBM (Tank Bottom Management) garantiza una medición fiable incluso en depósitos vacíos:
- algoritmos específicos para filtrar y compensar las reflexiones irregulares de las ondas de radar que se producen en el fondo del tanque cuando está vacío
- permite una puesta en marcha rápida y sencilla de los depósitos, independientemente de su tamaño, material o geometría
- Precisión de ±2 mm
- Segunda barrera de sellado METAGLAS® para líquidos tóxicos y peligrosos
- Extensiones de antena para toberas de cualquier longitud
- La función de espectro de tanque vacío elimina las falsas reflexiones causadas por los equipos instalados en el interior del tanque
- Amplia selección de conexiones bridadas o roscadas
- El sistema de acoplamiento rápido permite retirar el convertidor en condiciones de proceso; además, permite una rotación de 360° para facilitar la lectura de la pantalla
- Convertidor retrocompatible con todos los sistemas de brida del OPTIWAVE 7300 C
- Amplia pantalla LCD con luz de fondo, con teclado de 4 teclas que se puede utilizar con un pin magnético sin necesidad de abrir la cubierta del alojamiento
- PACTware™, DD y DTM HART® gratuitos con funcionalidad completa
- Diagnóstico exhaustivo del equipo según NAMUR NE 107
- Homologado SIL 2/3 según IEC 61508 para aplicaciones de seguridad
- 3 años de garantía
Aplicaciones típicas
General
- Medida de nivel en tanques de proceso, reactores (máx. 100 m) y en aplicaciones al aire libre (techos flotantes etc.)
- Líquidos agitados en tanques
- Procesos con cambios rápidos de nivel (≤60 m/min)
- Aplicaciones que requieren una alta precisión
- Aplicaciones no Ex hasta +700°C (por ej.: sales fundidas en plantas solares)
Industria química
- Alcoholes, por ej. metanol, etanol
- Disolventes, ácidos, bases
- Aditivos
- Butadieno
- Etileno, propileno
- Azufre líquido
Industria petroquímica, industria del petróleo y gas
- Gas licuado
- Hidrocarburos y combustibles
- Benceno
- Aceites hidráulicos
- Condensados
Industria de la energía
- Sal fundida en centrales de energía solar concentrada (CSP)
Industria siderúrgica y metalúrgica
- Dosificación de acero fundido
