Descripción

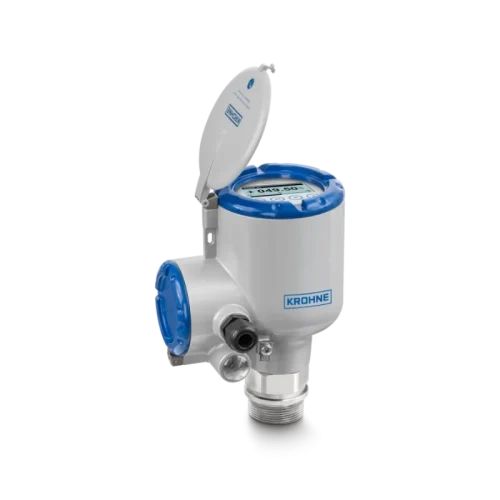

El OPTIWAVE 7500 es un transmisor de nivel radar (FMCW) 80 GHz a 2 hilos para aplicaciones difíciles con líquidos en tanques estrechos con toberas largas y obstrucciones internas, como agitadores o serpentines de calefacción. Gracias a su ángulo de emisión muy pequeño y una zona muerta mínima, este radar FMCW es la solución ideal para la medida de nivel continua sin contacto en tanques muy pequeños y altos (hasta 100 m. Este transmisor de nivel es capaz de medir a través de techos de tanques hechos de materiales no conductivos. La antena de lente de PEEK o PTFE es insensible a los depósitos y muy apta para entornos corrosivos. Gracias al montaje enrasado de la antena no hay intrusiones en el tanque.
El OPTIWAVE 7500 proporciona lecturas precisas incluso en procesos caracterizados por cambios rápidos de nivel. Puede utilizarse con temperaturas de operación máx. +150°C y presiones máx. 40 barg. Este transmisor de nivel dispone de una amplia gama de conexiones bridadas y roscadas (a partir de 3⁄4«). Cuenta con las aprobaciones para el uso en áreas peligrosas, un diagnóstico exhaustivo del equipo (según NE 107) y comunicación HART®7.
Características & Opciones
Las características y opciones del producto dependen de la configuración del dispositivo: Póngase en contacto con nosotros para asegurarse de que sus funciones preferidas pueden combinarse en un solo dispositivo.
- A 2 hilos, con lazo de alimentación, con HART®7
- Antena de lente PEEK o PTFE de montaje enrasado (ninguna intrusión en el tanque)
- Insensible a los depósitos
- Zona muerta y ángulo de emisión reducidos (4° con antena de lente PEEK DN70 / 2¾″)
- Placa de protección de la brida en PEEK o PTFE y así como una protección de rosca de PEEK para productos corrosivos
- Extensión de antena de 112 mm para toberas largas
- La función de espectro de tanque vacío elimina las falsas reflexiones causadas por los equipos instalados en el interior del tanque
- TBM (Tank Bottom Management) garantiza una medición fiable incluso en depósitos vacíos:
- algoritmos específicos para filtrar y compensar las reflexiones irregulares de las ondas de radar que se producen en el fondo del tanque cuando está vacío
- permite una puesta en marcha rápida y sencilla de los depósitos, independientemente de su tamaño, material o geometría
- Precisión de ±2 mm
- Amplia selección de conexiones bridadas o roscadas
- Amplia pantalla LCD con luz de fondo, con teclado de 4 teclas que se puede utilizar con un pin magnético sin necesidad de abrir la cubierta del alojamiento
- PACTware™, DD y DTM HART® gratuitos con funcionalidad completa
- Diagnóstico exhaustivo del equipo según NAMUR NE 107
- Homologado SIL 2/3 para aplicaciones de seguridad
- 3 años de garantía
Aplicaciones típicas
General
- Medida de nivel en tanques pequeños y estrechos con obstrucciones internas (por ej. serpentines de calefacción, agitadores etc.)
- Medida de nivel en tanques con toberas largas
- Para medir a través de techos de tanques hechos de material no conductivo como plástico, fibra de vidrio o vidrio
- Procesos con cambios rápidos de nivel (≤60 m/min)
Industria química
- Disolventes, ácidos
- Agentes espumantes
- Fertilizantes (p.ej. urea)
- Cloro
- Resinas
- Pinturas, tintas
- Anticorrosivos
- Gas licuado del petróleo (GLP)
- Hidrocarburos
- Lodos de petróleo
- Lodos de perforación
- Etileno
- Aceite lubricante
Industria energética
- Hidrocarburos
- Lechadas de cal
Industria petroquímica, industria del petróleo y gas
