Descripción

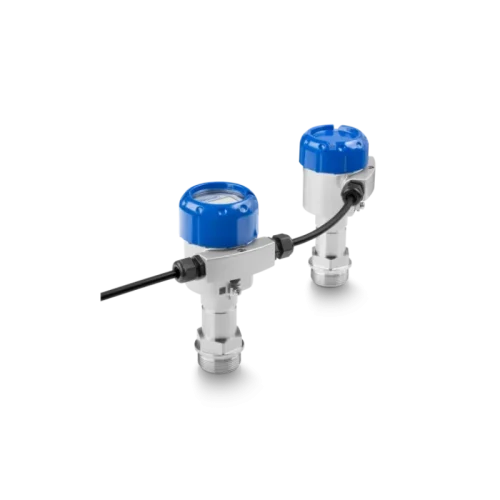

El OPTIBAR 5060 eDP es un transmisor de presión doble para la medida de la presión diferencial electrónica. Es especialmente apto para aplicaciones de nivel, densidad y DP con recipientes cerrados, así como para la medida de nivel con compensación de la densidad en tanques abiertos y tanques expuestos a presión atmosférica. En algunas aplicaciones la medida de la presión diferencial electrónica puede ser una alternativa al empleo de transmisores de presión diferencial tradicionales.La ventaja principal de un transmisor eDP es la conexión rentable con el tanque. Conexiones a proceso más pequeñas sin capilares, con una distancia máxima de hasta 25 m/75 ft entre la toma de presión superior e inferior, permiten ahorrar costes y tiempo de instalación. La medida de la presión diferencial electrónica pierde su ventaja en aplicaciones caracterizadas por presiones del gas más altas, para las cuales los transmisores de presión diferencial tradicionales OPTIBAR DP 7060 u OPTIBAR DP 3050 son más adecuados.
La medida de la presión diferencial electrónica utiliza dos transmisores de presión manométrica distintos, montados en el tanque de la misma forma que un transmisor de presión diferencial tradicional. Un transmisor, normalmente en la parte superior del tanque, actúa como transmisor ESCLAVO para medir la presión del gas en el tanque. El ESCLAVO está conectado electrónicamente al transmisor MAESTRO. El transmisor MAESTRO mide la presión manométrica en la parte más inferior del tanque y calcula la diferencia de presión. En esta configuración de presión diferencial electrónica de la serie OPTIBAR 5060, el sensor ESCLAVO proporciona valores de medida rápidos y simultáneos al MAESTRO que actúa y funciona como un transmisor DP tradicional en lo que se refiere a configuración y puesta en marcha. El transmisor eDP puede configurarse con diafragmas de proceso metálicos o cerámicos, ofreciendo a la aplicación las ventajas de las dos tecnologías.
